Chapter 1 Introduction

1. 데이터 통신

데이터 통신 구성요소

• 메시지(Message)
• 송신자(Sender)
• 수신자(Reciever)
• 전송매체(Medium)
• 프로토콜(Protocol)

데이터 흐름 방향

단방향(Simplex mode)

반이중(Half-Duplex mode)

• 쌍방향 가능
• 동시 불가능

전이중 (Full-Duplex mode)

• 쌍방향 가능
• 동시 가능

2. 네트워크 (Network)

네트워크 평가 기준

• 성능(performance) : Throughput, delay
• 신뢰성(reliability) : Freauency of failure
• 보안(security)

물리적 구조 : 회선 구성

• 점-대-점(point-to-point)
• 다중점(multipoint)

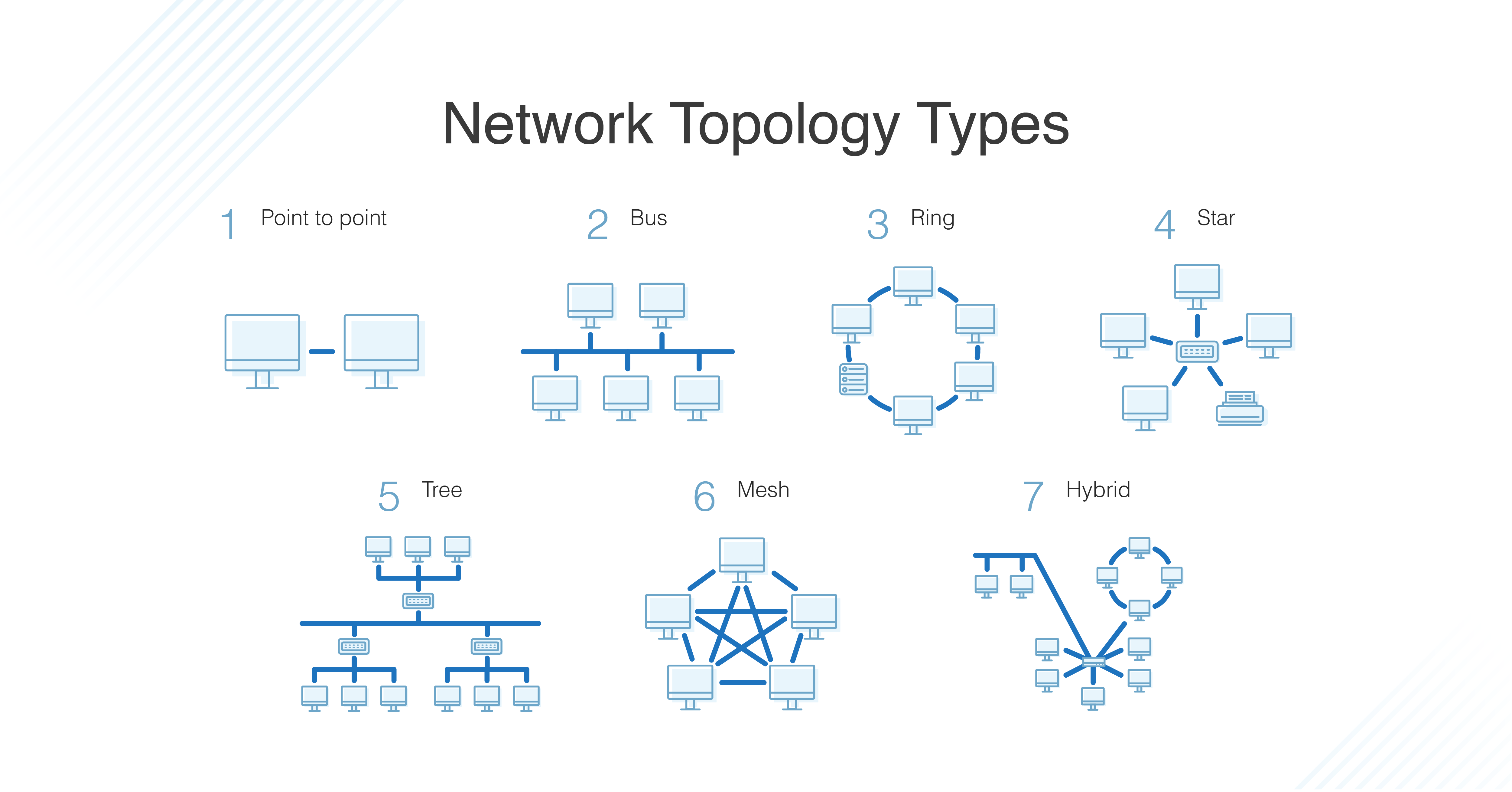

물리적 구조 : 접속 형태(topology)

1. Mesh
2. Star
3. Bus
4. Ring

from https://www.dnsstuff.com/what-is-network-topology

Mesh

장점 : 높은 안정성, 비밀 유지와 보안, 원활한 자료 전송 보장

단점  : 케이블의 양과 포트수가 많아야함



Star

허브라는 중장제어 장치와 전용 점-대-점 링크 구성

장치간 직접적인 통신 불가

모든 전송은 허브를 통해 전송

장점 : Mesh보다 적은 비용, 설치와 재구성이 용이

단점 : 허브가 고장나면 전체 시스템 고장



Bus

다중점(multipoint) 형태

탭(tap)과 유도선(drop line)에 의해 연결

장점  : 설치가 쉬움, 적은 양의 케이블

단점 : 재구성이나 결함 분리 어려움, 백본 케이블의 결함시 다수의 장치에 영향



Ring

자신의 양쪽에 위치한 장치와 점-대-점 회선 구성

각 장치에 중계기(repeater)를 포함

장점 : 설치와 재구성이 쉬움, 신호 항상 순한

단점 : 단방향의 경우 링의 결함시 전체 마비

해결책 : 이중링 혹은 단절 스위치 사용

3. 네트워크 유형

LAN(Local-Area Network)

MAN(Metropolitan-Area Netwrok)

WAN(Wide-Area Network)
